فروش انواع لوازم یدکی مشعل گازی و گازوئیلی و دوگانه سوز ایران رادیاتور و اتمسفر و گرم ایران و سایر برندهای ایرانی و خارجی ، ارسال لوازم مشعل ایران رادیاتور در تهران و سایر شهرهای ایران
تعمیر و سرویس قطعات و تجهیزات مشعل ایران رادیاتور و اتمسفر و گرم ایران ، مشعل ری آلمان و غیره و تعمیر شیر برقی مشعل گازی - تعمیر شیر برقی دانگز DUNGS ساخت آلمان و دانگز ایران و کروم شرودر آلمان

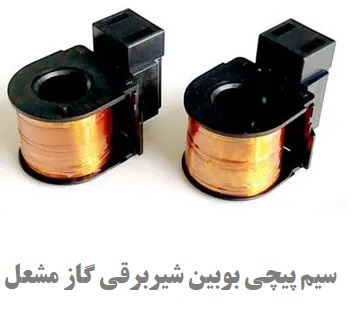

تعمیر انواع رله ساترونیک ، تعمیر رله شکوه ، تعمیر رله هانیول ، تعمیر رله پارس ، تعمیر دمپر - تعمیر شیر برقی کروم اشنوردر آلمان - تعمیر و سیم پیچی بوبین شیر برقی ، تعمیر برد بوبین سوخته شیر برقی - تعمیر و سیم پیچی مگنت شیر برقی گاز مشعل - تعمیر و تعویض برد الکترونیک شیر برقی دانگز آلمان - تعویض و تعمیر برد و کیت الکترونیک شیر برقی کروم آلمان و کروم ایران و برد الکترونیک شیر برقی براهما ایتالیا و گاز تکنیک ایتالیا - تعمیر استارت شیر برقی دانگز آلمان و کروم آلمان DUNGES , KOROME SHONORDER GERMANY و سایر شیر برقی مشعل گازی ایران رادیاتور و تعمیر شیر برقی مشعل اتمسفر ، تعمیر شیر برقی مشعل گرم ایران ، تعمیر شیر برقی مشعل هوفمات ایران ، تعمیر شیر برقی گاز مشعل ری آلمان ، تعمیر شیر برقی مشعل ایرانترم ، تعمیر شیر برقی مشعل لامبورگینی ایتالیا ، تعمیر شیر برقی مشعل کاوه ، تعمیر شیر برقی مشعل وایسهاپت و تعمیر شیر برقی مشعل پارس مشعل ، تعمیر شیر برقی گاز مشعل البرز و...
تعمیر استارت شیر برقی گاز - رفع روغن ریزی و تعویض اورینگ پس از شارژ روغن استارت شیر برقی دانگز و کروم اشنوردر آلمان و براهما ایتالیا - سیم پیچی و تعمیر مگنت شیر برقی مشعل گازی - خدمات انواع برند های شیر برقی گاز مشعل - شارژ روغن هیدرولیک شیر برقی مشعل گازی - تعمیر شیر برقی گاز تکنیک - تعمیر شیر برقی مشعل ایران رادیاتور - تعمیر شیر برقی براهما ایتالیا BRAHMA - تعمیر شیر برقی زیمنس مشعل گازی - تعمیر دمپر اتوماتیک مشعل انواع برندهای معتبر دنیا
با مدیریت کارشناس ارشد انرژی و دارای مدرک تخصصی در زمینه تعمیر مشعل گازی از سازمان فنی وحرفه ای ایران
لازم به ذکر است همواره قطعات برقی اعم از شیر برقی مشعل گازی که معمولا از برند های معتبر و بنام دنیا مثل دانگز آلمان dunges و کروم اشنودر آلمان korom shnorder germani و براهما ایتالیا brahma italy و گاز تکنیک ایتالیا gas tec وسایر مارکهای موجود در زمینه شیر برقی گاز مشعل و شیر برقی گازوئیل مشعل و سایر تجهیزات الکترومکانیکی در کلیه ماشین آلات در معرض استهلاک قرار داشته ، تعمیر و تعویض آنها اجتناب ناپذیر است . در مشعل ها – کوره ها و دیگ ها این امر نه تنها مستثنی نبوده بلکه بدلیل شرایط سخت کاری به مراتب اتفاق می افتد . برای مثال شیر برقی پروپورشنالی که میلیونها تومان قیمت دارد و بدلیل خرابی برد غیر قابل استفاده شده است . موتور دمپری که فقط بخاطر یک میکروسوئیچ عملکرد صحیحش مختل شده است . موتور دمپری که بدلیل خرابی یک رله الکترونیکی از مدار خارج بوده و بکناری افتاده است . اینورتری که بدلیل نوسانات ولتاژ دچار خرابی شده است . مشعلی که بدلیل خرابی یک پتانسیومتر چند ده هزارتومانی عملکرد پروپورشنالش مختل شده است . دیگ بخاری که بخاطر عدم عملکرد صحیح میکروسوئیچ های پرشرسوئیچش خارج از پروسه تولید قرار گرفته است . مشعلی که بخاطر عدم عملکرد صحیح شیر گاز پروپورشنال خود از نوع SKP ، بهره بردارش را دچار بحران کرده است و ….
تعمیر رله مشعل ایران رادیاتور ، تعمیر رله ساترومیک ، تعمیر رله مشعل شکوه الکترونیک ، تعمیر رله هانیول مشعل دوگانه سوز ، تعمیر رله مشعل دوگانه سوز ، تعمیر ترانس جرقه مشعل ایران رادیاتور ، تعمیر ترانس سوخته جرقه مشعل گازی ایران رادیاتور ، تعمیر انواع دمپر موتور مشعل گازی ایران رادیاتور ، تعمیر رله مشعل گرم ایران ، تعمیر رله مشعل پارس مشعل ، تعمیر رله مشعل گازی هوفمات ، تعمیر چشم یو وی مشعل گازی ایران رادیاتور ، تعمیر برد الکترونیکی رله مشعل گازی ایران رادیاتور ، تعمیر ترانس جرقه مشعل گازی ایران رادیاتور و ...
در خصوص الکتروموتور مشعل یا دینام مشعل باید گفت یکی از قطعات اصلی در فرایند احتراق مشعل های گازی و گازوئیلی می باشد. الکتروموتور مشعل به یک فن دمنده داخلی متصل شده که وظیفه رساندن هوا و اکسیژن به محفظه احتراق را دارد. همچنین در زمان شروع کارکرد مشعل ، اکتروموتور و فن میتوانند گازهای خروجی احتمالی قبلی را خارج نموده دا از بروز انفجار در سیستم جلوگیری نماید . زمان احتیاط دینام و فن در مشعل گازی 30 ثانیه و در مشعل های گازوئیلی 15 ثانیه می باشد. الکتروموتور های بکار رفته در مشعل ها می توانند از نوع تک فاز یا سه فاز بوده و با دور های مختلف همراه باشند.
دینام مشعل از دو ردیف سیم پیچ با نام سیم پیچ استارت و سیم پیچ اصلی تشکلی شده که با یک خازن با نام خازن راه انداز سری شده است. در الکتروموتور های سه فاز خازن وجود ندارد . توان الکتروموتورهای تکفاز تولیدی از 50 وات تا 550 وات متغیر است و در مدل سه فاز با توان 750 وات تولید می شود. درپوش عقب با توجه به نوع سوخت مشعل، در دو نوع گازی و گازوئیلی است. نوع گازوئیلی این الکتروموتورها قابلیت نصب پمپ گازوئیل بر روی الکتروموتور را دارند. دینام مشعل الکتروژن تحت لیسانس Hanning آلمان طراحی و تولید می شوند و دارای 18 ماه گارانتی هستند. الکتروموتور مشعل 370 وات هنینگ Hanning الکتروژن مدل HN650 مناسب جهت کارکرد در مشعل های 5 تا 7 میباشد.
الکتروژن یکی از شرکت های خوشنام در زمینه تولید انواع دینام و الکتروموتور جهت مصارف مختلف شامل کولرهای آبی، پمپ آب، مشعل، فن کویل و ... بوده که از سال 1367 مشغول به این امر می باشد. این شرکت در سال 1996 و 2009 میلادی موفق به دریافت لیسانس از شرکت هنینگ Hanning آلمان ، Sole و Sisme ایتالیا گردید و توانست علاوه بر بازار داخلی سهمی از بازار خارجی را نیز در اختیار بگیرد.
ویژگی های الکتروموتور مشعل 370 وات هنینگ الکتروژن
ساختار موتور خازن دائم
برق مصرفی تک فاز
دور موتور 2700 دور در دقیقه
حداکثر جریان 2.5 آمپر
کلاس عایق B
درجه حفاظت IP40

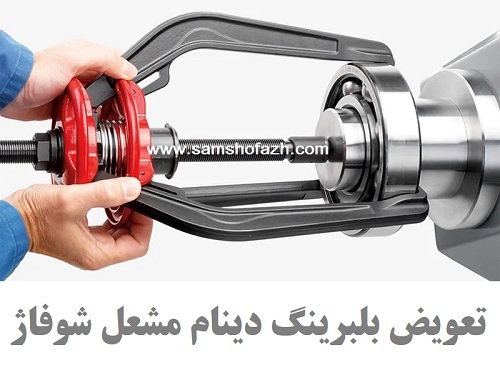

دارای یاتاقان بلبرینگی
ساخت ایران تحت لیسانس هنینگ آلمان
دارای 18 ماه گارانتی
بهترین قیمت رله مشعل گازی شکوه الکترونیک مخصوص مشعل ایران رادیاتور و سایر برندهای مشعل را از سام شوفاژ بخواهید »رله کنترل شکوه مدل G790 مناسب برای کنترل (ریست/راه‌اندازی) مشعل های گاز سوز خانگی و نیمه صنعتی کاربر دارد. این محصول الکتورنیکی دارای قاب پلی کربنات نشکن و نسوز بوده بهمراه چراغ LED راهنما ، دکمه ریست و پیچ بستن در قیمت بالایی عرضه می شود .ولتاژ کارکرد این محصول 220 ولت معادل برق شهری بوده و دارای فیوز سریع 10 آمپر و یا کند 6 آمپر می باشد. رله کنترل شکوه مدل G790 دارای استاندارد عملکرد IP44 بوده و قابلیت کارکرد در شرایط دمایی -10 درجه الی +60 درجه سانتیگراد را دارد.
ویژگی های رله گازی شکوه الکترونیک مدل G790 یون دار
عملکرد ساده و آسان
قاب پلی کربنات نسوز و نشکن
دارای استاندارد ایران
استاندارد عایق IP44
نصب به‌صورت فابریکی در بسیاری از مدل های خانگی و نیمه صنعتی
فیوز سریع ۱۰ آمپر یا 6 آمپر کند
زمان تخلیه اولیه تقریبا ۴۰ ثانیه
حداکثر جریان هر پایه ۴A
حداکثرمجموع جریان خروجی ۶A
زمان جرقه زنی اولیه ۳ثانیه
زمان تاخیر بازگشت به تنظیمات اولیه پس از خاموش شدن ۲ ثانیه
ساخت ایران
مشعل های رایج بازار که از رله شکوه مدل g790 استفاده میکنند.
در مدلهای مشعل گاز سوز ایران رادیاتور که از رله شکوه G790 به‌صورت فابریکی استفاده می کنند می توان به مدل F55 مدل F88 مدل RAN25 مدل JGN80 (تمامی کدها) مدل PGN0 (تمامی کد ها) و مدل PGN1 (مدل A و B) اشاره نمود.
رله کنترل شکوه در مشعل های گازی اتمسفر کد BGB90 کد BGB210 و AGB400 به صورت فابریکی استفاده میشود.
همچنین این مدل در مشعلهای گازی گرم ایران مدلهای GBG100 مدل CB85 و مدل GNG90 (کدهای 1 تا 5 ) به‌صورت فابریک استفاده میشود.
قیمت ترانس جرقه مشعل ایران رادیاتور را از سام شوفاژ استعلام کنید و بهترین ترانس جرقه مشعل را از سام شوفاژ برای سیستم جرقه زن مشعل گازی تهیه کنید ، اصول ترانس جرقه مشعل موتورخانه شکوه با تشکیل قوص الکتریکی با ولتاژ قوی بین دو سر الکترود های خود، موجب جرقه و مشتعل شدن سوخت خارج شده از نازل میشود. این نوع ترانس برای انواع مشعلهای گازی، گازوئیلی و دوگانه سوز قابل استفاده است . دهانه الکترود جرقه برای ترانس 2 وایر شکوه بین 3 الی 6 میلیمتر بوده و کابل مورد نیاز آن کابل ولتاژ قوی ( High Voltage) با طول حداکثر 1 متر با عایق سیلیکونی میباشد. ولتاژ ثانویه ترانس 2 وایر شکوه 7.5 KV ( برای هر وایر) بوده و جریان ثانویه آن 50 میلی آمپر است.
ویژگی های ترانس 2 وایر مشعل موتورخانه شکوه مدل Cofi 2
ولتاژ تغذیه 220 ولت 50 هرتز
توان مصرفی 35VA
ولتاژ ثانویه 2x7.5 KV
جریان ثانویه 50mA
فرکانس خروجی 20~30 kHz
زمان کار 50% ED در چهار دقیقه
ساخت ایران
رله مشعل گازی
رله مشعل گازی یک برد الکترونیکی بر روی مشعل است که وظیفه کنترل فعالیت های مشعل را با توجه به علایم دریافتی از مشعل و دیگ بر عهده دارد. رله مشعل گازی بر خلاف رله مشعل گازوییلی که مکانیکی -الکترونیکی میباشد، تمام الکترونیکی بوده و انواع مختلفی از لحاظ برند، مدل و تاحدی عملکرد دارد . سیگنال دریافتی از ترموستات روی دیگ توسط رله مشعل گازی موجب ارسال دستور از برد رله برای خاموش یا روشن کردن مشعل میشود.
طرز کار رله مشعل گازی
رله های از نظر عملکرد به دو نوع رله تک فاز و دوفاز تقسیم بندی میشوند. رله مشعل گازی بر روی پایه رله با سیم کشی های دقیق نصب میشود. یک میله یا یون وجود یا عدم وجود شعله و آتش را از طریق یک سیم به رله منتقل کرده و در صورت عدم وجود شعله دستورات مقتضی از سوی رله صادر میشود . در صورت عدم وجود شعله، میله یون مشعل نشانه را به رله انتقال داده و رله فرمان ایجاد جرقه را به ترانس جرقه صادر می کند. فاصله میله یون تا اتصال بدنه بایستی در حدود 3 میلی متر باشد. در صورت وجود شعله و با توجه به تنظیمات دستی ترموستات رله اقدام به قطع جریان گاز و خاموش کردن شعله در سقف دمای تعیین شده می کند.
تعمیر رله مشعل گازی
در بسیاری از موارد خرابی رله باعث اختلال در عملکرد مشعل شود. از این رو 2 راه پیشرو داریم. تعویض و تعمیر رله مشعل گازی از گزینه های موجود هستند. البته با توجه به هزینه های تعمیر رله این مورد کمتر انجام میشود، و با توجه به مقایسه هزینه و قیمت خرید و تعمیر مشعل در بسیاری از موارد تعویض رله به صرفه تر می باشد. تعمیر رله مشعل بیشتر در مورد رله های گران قیمت و سه فاز انجام می شود . رله های خارجی ساترونیک، هانیول و زیمنس از جمله مشعل های خارجی هستند که ارزش تعمیر کردن را نسبت به قیمت خود رله دارند. رله های ایرانی نیز از کیفیت خوبی برخوردار بوده و قیمت مناسبی دارند که باعث میشود کمتر کسی به فکر تعمیر رله مشعل گازی ایرانی باشد. رله شکوه مدل 790 در دو نوع یون دار و بدون یون، رله آذز و پارس از جمله برندهای رله مشعل ایرانی هستند.
تعویض رله مشعل گازی
اغلب مشعل های موتورخانه ها دارای رله های گازی 790 می باشند . در صورت عدم دسترسی به نمونه مشابه بایستی در صورت مغایرت ساختار رله, پایه رله و سیم کشی رله نیز تعویض شوند.
بعد از اطمینان از همخوانی رله، جریان برق مشعل را قطع میکنیم. سپس اقدام به بازکردن رله معیوب کرده و رله نو را جایگزین کرده و برای متصل شدن به پایه رله پیچ های رله مشعل گازی را سفت میکنیم. سپس اقدام به وصل جریان برق کرده و در صورت صحت عملکرد فیوز و رله مشعل را راه اندازی می کنیم.
تعمیر رله مشعل
تعمیرات تخصصی رله مشعل روتاری و جت فن مانند رله های ساتورنیک،ال اف ال، تی ام جی ، هانیول، لاندیس ، زیمنس،شکوه در سریعترین زمان ممکن و با کمترین هزینه توسط گروه فنی و مهندسی سام شوفاژ انجام خواهد گرفت زمانی که رله مشعل شما خراب شده معمولا تا 90 درصد احتمال درست شدن با تعویض قطعات الکترونیکی میسر خواهد شد لذا با توجه به گرانی رله مشعل دیگ های بخار یا آب گرم کاملا منطقی و مقرون به صرفه می باشد که به جای خرید رله جدید با قیمت بالا به تعمیر رله با قیمت بسیار نازل تر توجه گردد ، در این راستا تعمیر رله ساترونیک tmg یکی از خدمات رله ساترونیک در ایران است همچنین خدمات رله هانیول در مجموعه سام شوفاژ با استفاده از قطعات اصلی رله هانیول مشعل دوگانه سوز و تکسوز انجام می شود .
رله های
Honeywell TMG 740-3
Satronic TMG 740-3
Sequence controller LOK 16.
Siemens Gas Sequence controller LGK 16.133.
Siemens Sequence controller LGK 16.322A27.
Siemens Sequence controller LGK 16.333.
Siemens Sequence controller LGK 16.335A27.
Siemens Sequence controller LGK 16.622.
Landis lfl 1.335
Landis lfl 1.635
Yamatake Honeywell
Azbil Honeywell
جزء بهترین رله های باشند که بر روی دیگه های بخار نصب شده اند و وظیفه کنترل مشعل و دیگ را بر عهده دارند لذا در صورتی که مشعل شما دچار خطای مکرر در روشن شدن داشت برای عیب یابی اولین مرحله تست رله مشعل می باشد و سپس بررسی خرابی در قسمت های دیگر مثل ترانس جرقه ، موتور دمپرهای یا لو پرشر سوییچ و سایر قطعات دیگر برسی می شود.
تعمیر تخصصی انواع رله ساترونیک و هانیول ، کلکنر و غیره توسط سام شوفاژ با کیفیت بالا .
رله مشعل گازی یک برد الکترونیکی بر روی مشعل است که وظیفه کنترل فعالیت های مشعل را با توجه به علایم دریافتی از مشعل و دیگ بر عهده دارد. رله مشعل گازی بر خلاف رله مشعل گازوییلی که مکانیکی -الکترونیکی میباشد, تمام الکترونیکی بوده و انواع مختلفی از لحاظ برند, مدل و تاحدی عملکرد دارد . سیگنال دریافتی از ترموستات روی دیگ توسط رله مشعل گازی موجب ارسال دستور از برد رله برای خاموش یا روشن کردن مشعل می شود. همچنین با توجه به علایمی که قطعاتی که شعله و جرقه را کنترل کنند , رله مشعل تصمیم به خاموش کردن یا روشن نمودن مشعل میگیرد. در واقع یک رله مشعل گازی سالم مانند یک اپراتور عمل و د ر درجه حرارت تعیین شده مشعل را با ایجاد جرقه , خاموش یا روشن می کند . وظیفه دیگر مشعل,حفظ ایمنی موتورخانه و مشعل, با قطع جریان گاز در هنگامی که قطعات مشعل دارای ایراد هستند.
طرز کار رله مشعل گازی
رله های از نظر عملکرد به دو نوع رله تک فاز و دوفاز تقسیم بندی میشوند. رله مشعل گازی بر روی پایه رله با سیم کشی های دقیق نصب میشود. یک میله یا یون وجود یا عدم وجود شعله و آتش را از طریق یک سیم به رله منتقل کرده و در صورت عدم وجود شعله دستورات مقتضی از سوی رله صادر میشود . در صورت عدم وجود شعله, میله یون مشعل نشانه را به رله انتقال داده و رله فرمان ایجاد جرقه را به ترانس جرقه صادر میکند. فاصله میله یون تا اتصال بدنه بایستی در حدود 3 میلی متر باشد. در صورت وجود شعله و با توجه به تنظیمات دستی ترموستات رله اقدام به قطع جریان گاز و خاموش کردن شعله در سقف دمای تعیین شده می کند.
در صورت خاموش شدن شعله در نتیجه افت درجه حرارت دیگ و بویلر, رله از طریق ترمستات روی دیگ متوجه کاهش دمای دیگ و بویلر شده و در دمای مشخص ایجاد جرقه و وصل جریان گاز را انجام داده و شعله تشکیل میشود.
در صورت معیوب بودن یون و سنسور مشعل, خرابی پرشر گاز و هوا دیگر قطعات, رله مشعل را خاموش میکند . البته ممکن است در برخی موارد عملکرد رله مشعل گازی نیز با خطا انجام شود که در این موارد بایستی اقدام به تعویض رله نمود.
اما به طور کلی معمولا سرویس منظم و تعمیر مشعل موتورخانه باعث می شود , تا خرابی و نیاز به تعمیر یا تعویض رله کمتر اتفاق بیفتد. تشخیص و عیب یابی خرابی مشعل یا رله بایستی توسط متخصص تعمیرکار مشعل انجام شود.
تعمیر رله مشعل
در بسیاری از موارد خرابی رله باعث اختلال در عملکرد مشعل شود. از این رو 2 راه پیشرو داریم. تعویض و تعمیر رله مشعل گازی از گزینه های موجود هستند. البته با توجه به هزینه های تعمیر رله این مورد کمتر انجام میشود, و با توجه به مقایسه هزینه و قیمت خرید و تعمیر مشعل در بسیاری از موارد تعویض رله به صرفه تر می باشد. تعمیر رله مشعل بیشتر در مورد رله های گران قیمت و سه فاز انجام می شود . رله های خارجی ساترونیک, هانیول و زیمنس از جمله مشعل های خارجی هستند که ارزش تعمیر کردن را نسبت به قیمت خود رله دارند. رله های ایرانی نیز از کیفیت خوبی برخوردار بوده و قیمت مناسبی دارند که باعث میشود کمتر کسی به فکر تعمیر رله مشعل گازی ایرانی باشد. رله شکوه مدل 790 در دو نوع یون دار و بدون یون, رله آذز و پارس از جمله برندهای رله مشعل ایرانی هستند.
تست پایه و سیم بندی رله مشعل در کنار عیب یابی برد رله مشعل گازی از جمله کارهایی است که بایستی توسط تعمیرکار مشعل انجام شود. قیمت نسبتا ارزان رله مشعل به خصوص برندهای ایرانی مانند شکوه نسبت به تعمیرات آن باعث شده که کمتر کسی به دنبال تعمیرات آن باشد. مگر در مورد رله های گران قیمتی مانند ساترونیک و هانیول که مرکز تعمیر آن در سام شوفاژ انجام می شود.
مشخصات رله مشعل گازی
رله های گازی اغلب دارای ویژگیهای زیر هستند.
ولتاژ کارکرد 220 ولت
فیوز 6 تا 10 آمپر
آمپر مصرفی 37 آمپر
جریان هرپایه 4آمپر
آمپر خروجی 6 آمپر
مدت تخلیه بار الکتریکی 30 ثانیه
ایجاد جرقه 3 ثانیه
مدت زمان ریست شدن 2 ثانیه
دمای کارکرد 10- تا 60+ درجه سیلسیوس
تعویض رله مشعل گازی
جهت تعویض رله مشعل بایستی یک رله درست شبیه مدل موجود تهیه کنید. اغلب مشعل های موتورخانه ها دارای رله های گازی 790 میباشند. در صورت عدم دسترسی به نمونه مشابه بایستی در صورت مغایرت ساختار رله, پایه رله و سیم کشی رله نیز تعویض شوند.
بعد از اطمینان از همخوانی رله, جریان برق مشعل را قطع میکنیم. سپس اقدام به بازکردن رله معیوب کرده و رله نو را جایگزین کرده و برای متصل شدن به پایه رله پیچ های رله مشعل گازی را سفت میکنیم. سپس اقدام به وصل جریان برق کرده و در صورت صحت عملکرد فیوز و رله مشعل را راه اندازی میکنیم.
نقشه سیم کشی رله مشعل
اعداد زیر نحوه سیم کشی رله مشعل G 790 گازی شکوه را نشان میدهند.
پایه یک فتوسل
پایه 2 میله یون
پایه 3ترانس جرقه زن
پایه 4 فن
پایه 5 شیر برقی گاز
پایه 6 خالی
پایه 7 پرشر هوا
پایه 8 نول
پایه 9 فاز
